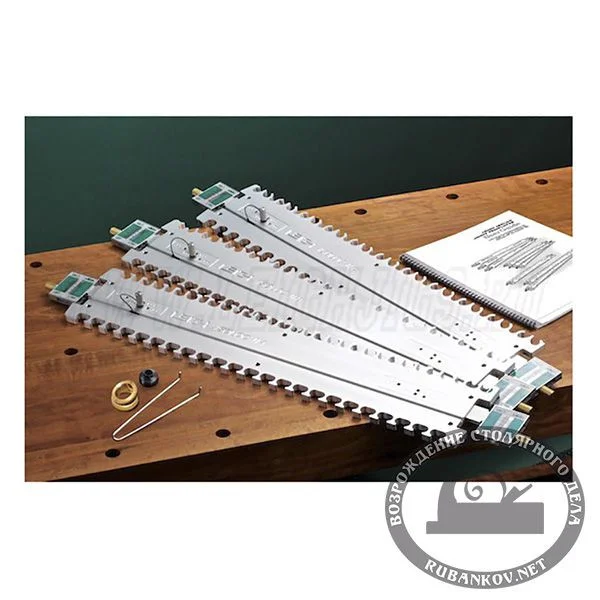

Шаблоны Leigh Isoloc для шипорезки Leigh D4R Pro

     Шаблоны Isoloc® для изготвовления шипов с фигурными профилями для шипорезок D4R и D4R Pro. Шаблоны для фигурных шипов Isoloc® - запатентованные компанией Leigh шаблоны для шипового соединения необычной формы. Шаблоны  Isoloc® являются частью всей системы Leigh. Шаблоны устанавливаются на шипорезку и позволяют быстро и просто получить замечательное по качеству и внешнему виду соединение. Копировалные втулки идут в комплекте с шаблонами. (к набору из 3-х шаблонов идет одна втулка).

   У Leigh в настоящее время cуществует три разновидности шаблонов Leigh Isoloc®, каждый из которых позволяет делать фигурные шипы двух рисунков:
шаблон Isoloc® с профилями: ключи, зеркально расположенные ключи
шаблон Isoloc® с профилями: клевер и медвежьи ушки
шаблон Isoloc® с профилями: эллипсы и волны.

   Коническая копировальная втулка вкупе с коническим скосом на шаблоне позволяют очень плавно менять рабочий диаметр втулки и, т.о. изменять плотность соединения.
   Каждый шаблон представляет собой пластину из алюминиевого сплава толщиной 9,4 мм, поверхность анодирована.. В нижней плоскости шаблона профрезерован паз, в котором находится стальной пруток сечение 5 х 20 мм. Шаблон может перемещаться (влево - вправо) по монтажному прутку. Это перемещение используется для того, чтоб по одниму шаблону можно было делать и шипы, и пазы. На концы стального прутка крепятся устройства позиционирования шаблона с нанесёнными на них шкалами, Посредством устройства позиционирования шаблон крепится на кронштейны ШР. Шкалы предназначены исключительно для ровного позиционирования шаблона исходя из толщины заготовки.
Один и тот же профиль шаблона используется для фрезерования и шипов, и пазов - шаблон для этого сдвигается относительно заготовки на величину, равную половине “шага” изготовляемых шипов. Для точного позиционирования и фиксации шаблона используется стальной штифт и две пары отверстий - в шаблоне и профиле внутри шаблона, относительно которого и перемещается шаблон.

Фигурные соединения с помощью этих трёх шаблонов делаются одной и той же прямой спиральной фрезой (с восходящей спиралью) (в комплект шаблонов она не входит).

Фреза диаметром 5/16" (с хвостовиком 5/16") для обычных фигурных шипов
Фрезы для изготовления фигурных шипов с окантовкой :
Фреза диаметром 1/4" (с хвостовиком 1/4")
Фреза диаметром 3/8" (с хвостовиком 3/8")
Желательно использовать фрезы именно с этими диаметрами хвостовика, т.к. возможно будут
На фрезер устанавливается коническая втулка VGS с изменяемым диаметром (с номинальным диаметром 12,7 мм) и крепёжным размером 30 мм.

Кроме фигурных шипов на данных шаблонах можно делать шипы с окантовкой.
Для изготовления такого соединения применяется специальная технология: сначала делается более крупные шип и паз, они соединяются, в пазу остаётся вклеенный туда шип, затем в готовом соединении в этом шипе фрезеруется повторный паз меньшего размера и под него в ответной детали делается соответствующий шип меньшего, чем при первом фрезеровании.

Производство - Leigh (Канада)
