Мощная автоматическая скоростная заклёпочная станция для установки заклепок больших диаметров - до 8 мм из всех материалов. Осуществляет подачу заклёпки, её установку и удаление сорванных стержней. Работает от линии сжатого воздуха с давлением 5 бар и электрической сети 220 В. Скорость установки - 30 шт/мин. Станция состоит из рабочего блока и заклёпочного пистолета соединённые между собой шлангами. Достаточно ишь загрузить заклепки, установить необходимые параметры работы и начать работу.
| Область применения (диаметр) | |
| Заклёпки из всех материалов (алюминий, сталь, нерж. сталь) |
до 4.8мм до 8мм
|
| Максимальная длина устанавливаемых заклёпок |
до 35мм
|
| Максимальный диаметр буртика |
до 19мм
|
| Максимальный диаметр стержня |
до 5.5мм
|
| Технические характеристики | |
| Масса |
270 кг
|
| Контейнер для сорванных стержней, шт(л) |
1800-5500 шт (3.5 л)
|
| Электрические характеристики: | |
| Номинальное напряжение |
230V/50Hz
|
| Сила тока |
< 8 A
|
| Защита |
IP 54
|
| Пневматические характеристики: | |
| Применяемое давление |
< 10 бар
|
| Рабочее давление |
5.2 бар
|
| Расход воздуха - установка, л/шт |
30
|
| Расход воздуха с использованием системы VAS, л/мин |
340
|
| Отвод сорванных стержней - шланг длиной 3.75 м с внешним/внутренним диаметром |
10мм/6 мм
|
| Технические характеристики пистолета | |
| Масса |
7 кг
|
| Рабочий ход |
20 мм
|
| Сила вытягивания |
25000 Н
|
| Длина шланга |
6 м (макс. 25 м)
|
| Продолжительность рабочего цикла |
2 с
|
| Особенности модели: | |
| Скорость установки заклепок - 30 шт/мин | |
| Система обеспечивает автоматическую подачу заклепок и позиционирование их для дальнейшей установки | |
| Система обеспечивает полный контроль установки заклепок (контроль правильности установки, количества установленных заклепок, оповещение об ошибках) с возможностью получения полного диагностического отчета | |
| Позволяет устанавливать заклепки в автоматическом режиме (достаточно задать только параметры установки) | |
| Блок управления: полностью закрытый, прочный стальной корпус, шумоизолированный, защищенный от загрязнений | |
| Панель управления: электрическая с жидкокристаллическим 8" цветным дисплеем. Интуитивно понятное меню управляемое посредством функциональных клавиш | |
| Постояннй мониторинг работы заклепочного пистолета с помощью установленных в нём сенсоров | |
| Возможность подачи заклёпки на дистанцию до 25 м при работе в полностью автоматическом режиме | |
| Станция может быть встроена в производственную линию или работать независимо | |
| Возможность установки GSM-модуля, отправляющего сообщения оператору о возникших ошибках | |
| Возможность установки датчиков контакта заклёпочного пистолета с заготовкой для предотвращения холостого срабатывания | |
| Основные | |
|---|---|
| Рабочий ход | 20 мм |
| Сила вытягивания | 25 кН |
| Производитель | Gesipa |
| Тип инструмента | Заклепочник для вытяжных заклепок |
| Страна производитель | Германия |
| Гарантийный срок | 12 мес |
| Размеры вытяжных заклепок | 6.4 мм |
| Рабочее давление | 5 бар |
| Дополнительные функции | |
| Автоматический выброс сорванных стержней | Да |
| Пользовательские характеристики | |
| Максимальная длина устанавливаемых заклёпок | до 35 мм |
| Контейнер для сорванных стержней, шт | 1800-5500 шт |
| Максимальный диаметр стержня | до 5.5 мм |
| Заклёпки из всех материалов | до 4.8 мм до 8 мм |
| Масса пистолета | 7 кг |
| Расход воздуха - установка, л/шт | 30 |
| Масса станции | 270 кг |
| Продолжительность рабочего цикла | 2 сек |
| Расход воздуха с использованием системы VAS, л/мин | 340 |
| Максимальный диаметр буртика | до 19 мм |
| Применяемое давление | < 10 бар |

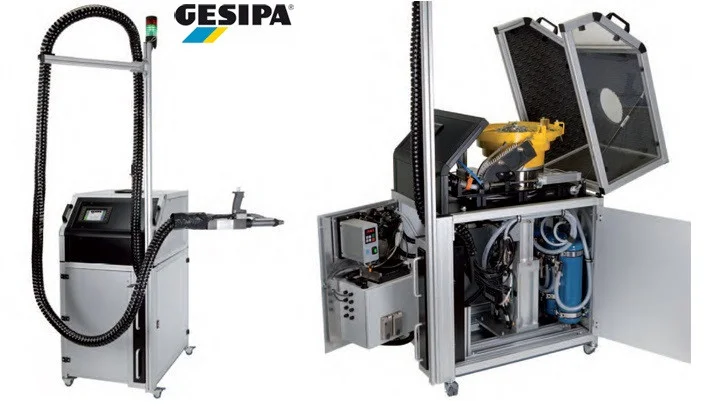

Автоматическая станция для вытяжных заклепок GAV HF
